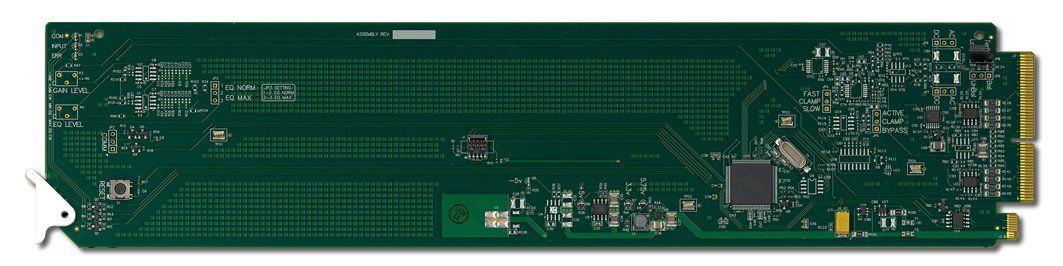

ROSS- WDA-8409 WORD CLOCK DISTRIBUTION AMPLIFIER

Der WDA-8409 ist ein Verteilungsverstärker, der speziell für die Word-Clock-Verteilung entwickelt wurde. Er verfügt über 8 75Ω Wordclock-Ausgänge mit vollem 5Vp-p-Schwung. Die Karte unterstützt einen Schleifen-Eingang mit einer optionalen 75Ω Terminierung und unterstützt die Fernüberwachung durch das DashBoard

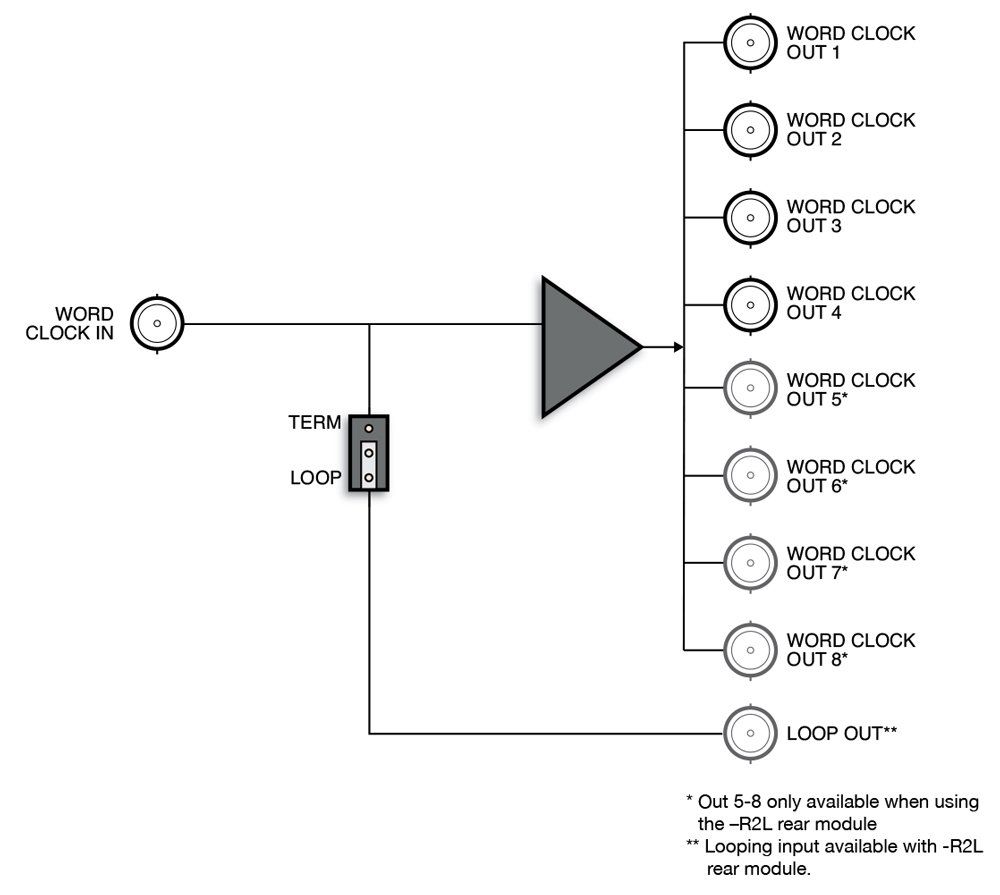

Diagramm

nach Oben

Überblick

Der WDA-8409 ist ein Verteilungsverstärker, der speziell für die Word-Clock-Verteilung entwickelt wurde. Er verfügt über 8 75Ω Wordclock-Ausgänge mit vollem 5Vp-p-Schwung. Die Karte unterstützt einen Schleifen-Eingang mit einer optionalen 75Ω Terminierung und unterstützt die Fernüberwachung durch das DashBoard.
nach Oben

Funktionen

  • Word-Clock-Eingang
  • Empfindlichkeit: 200mV
  • Wählbarer terminierender oder hochohmiger Eingang
  • 2 hintere Modulkonfigurationen verfügbar:
    • 1×8 vollwertiges Modul auf der Rückseite mit Schleifeneingang. 10 Karten pro Rahmen
    • 1×4 geteiltes Rückseitenmodul. 20 Karten pro Rahmen
  • Abtastfrequenz: bis zu 192kHz
  • Ausgangsimpedanz: 75Ω
  • Ausgangspegel: 10 Vp-p-Rechteckwelle (nicht terminiert), 5 Vp-p-Rechteckwelle (terminiert in 75Ω)
  • Leistungsaufnahme: 2 Watt
nach Oben

Bestellinformationen

  • WDA-8409 Wordclock-Verteilungsverstärker
  • Hinteres Modul-Suffix (z.B.: [Modell]-R2)

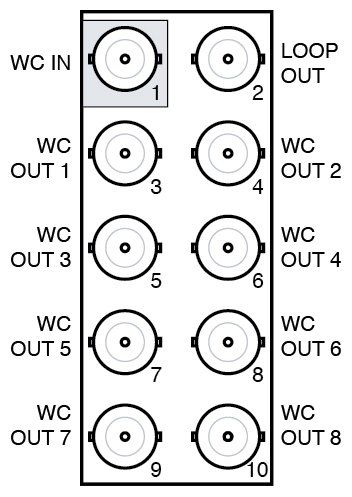

    • R2L Schleifenmodul auf der Rückseite mit 8 Wordclock-Ausgängen

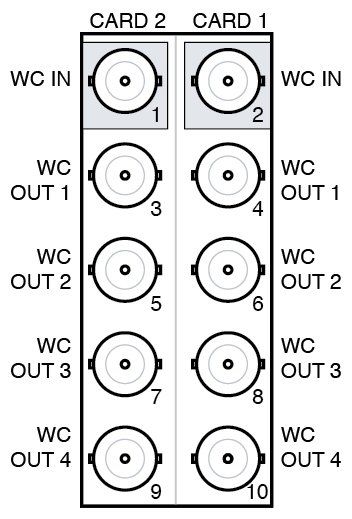

    • R2S geteiltes Rückseitenmodul für 2xWDA-8409 mit 4 Wordclock-Ausgängen pro Karte
