ROSS- MDK-111A-K HD / SD QUAD LOGO INSERTER

4 unabhängige Input-/Output-Streams mit 1 dedizierten Logo-Inserter pro Stream

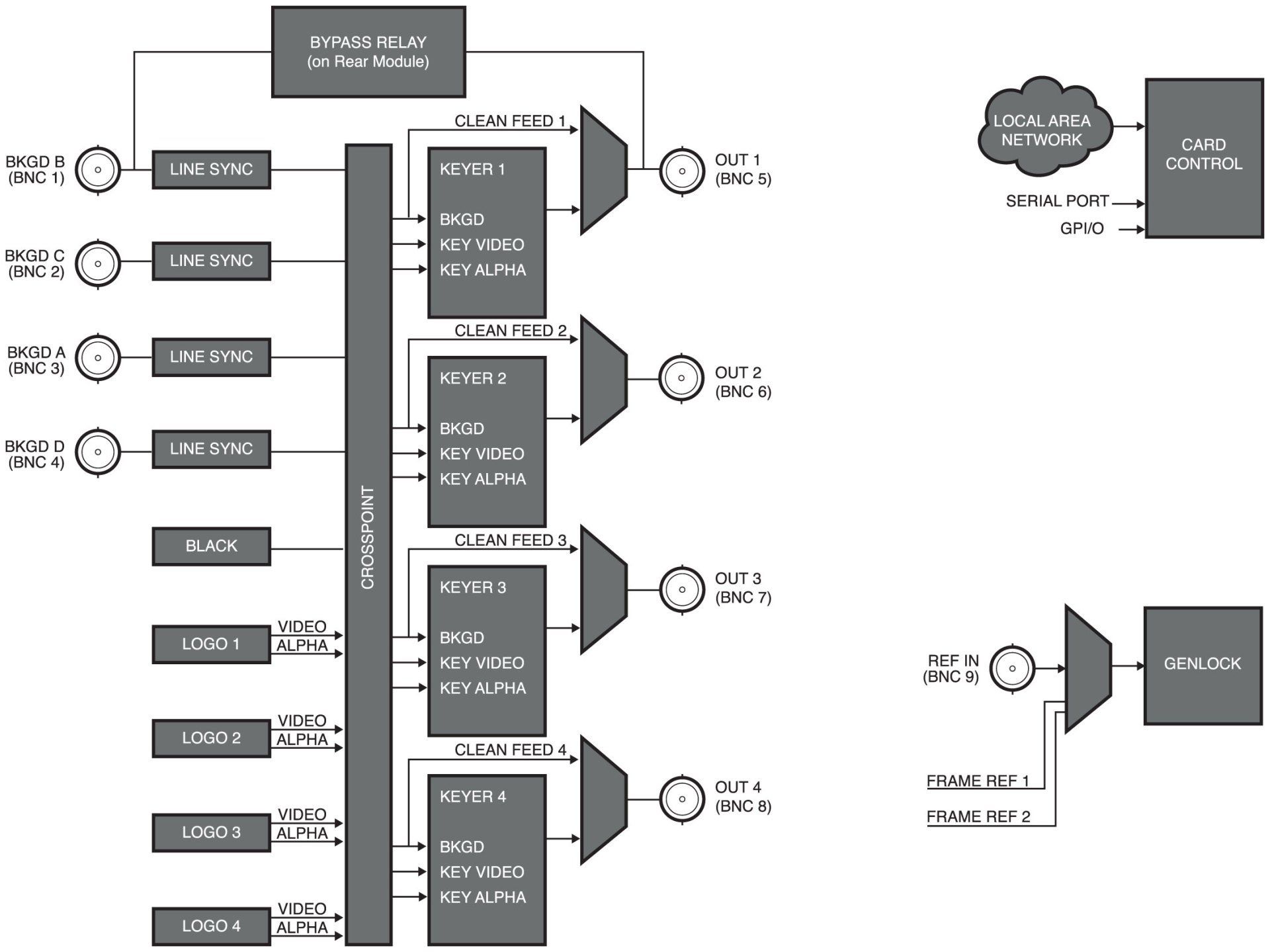

Diagramm

nach Oben

Überblick

Die MDK-111A-K ist ein 4-Kanal-Vierfach-Logoinserter, die kostengünstiges Channel-Branding ermöglicht. In jeden der 4 Eingangsströme kann unabhängig voneinander ein animiertes Logo eingefügt werden. Die MDK-111A-K kann zum Beispiel 4 verschiedene Input-Streams aufnehmen, auf jedem der Streams ein Logo einsetzen und 4 Streams ausgeben, jeder mit seinem eigenen einzigartigen Branding. Jeder Stream hat eine vollständige unabhängige Übergangskontrolle über die Logoeinfügung. Die internen Quell-Dateien können jede Größe bis hin zum Vollbild haben und an beliebiger Stelle auf dem Bildschirm positioniert werden. Dadurch wird die Einfügung von Störungsfolien, Fehlern bei der Inhaltsbewertung und Sender-ID-Logos einfach und sehr kostengünstig.

Das MDK-111A-K bietet insgesamt 8 konfigurierbare GPI/O mit voller DashBoard-Steuerung und Überwachung. Die GPI/O-Schnittstelle ist ideal für einfache Key-In- / Key-Out-Übergänge.

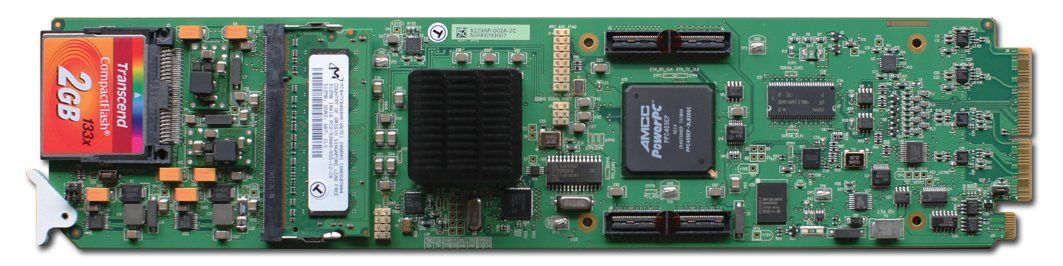

Auf der Karten ist ein Compact Flash-Reader für die lokale Speicherung von Logo-Inhalten mit skalierbarem On-Board, Online-Speicher für das Logo-Playout vorgesehen. Das System wird mit 2-Gb-Standard sowohl für Compact Flash als auch für Online-Speicher geliefert.

Das MDK-111A-K unterstützt die Dateiformate TGA, PNG, BMP und JPG mit einer dedizierten Ethernet-Verbindung für die direkte Übertragung von Bildern zum MDK-111A-K.

Anwendungen
  • Inserter für animiertes Channel-Branding
  • Bewertung Inserter
  • Nachgeschalteter Wanzeinschleuser
  • Störungs-Dia-Einleger
  • Branding / Sponsoring-Keyer für Stadien
nach Oben

Funktionen

  • HD / SD SDI SMPTE 259M, 270Mb/s, SMPTE 292M, 1.485Gb/s
  • Unterstützt 1080PsF/24 und 1080PsF/23.98
  • 4 HD- / SD-SDI-Eingänge / Ausgänge
  • Kosteneffiziente Markenbildung
  • 4 interne Keyer für Animationen, 1 pro Stream
  • LTC-Eingabe mit Timecode-Einbrennen
  • Flexible Steuerung mit 8 GPI/O und DashBoard
  • On-Board-Ethernet für Logo-Dateiübertragungen
  • 2 Gb CF-Speicher für mehrere Standbilder oder animierte Logos und Vollbildbilder
  • Integration des RossLinq-Protokolls
  • Unabhängige Übergangskontrollen für jeden Keyer
  • 5 Jahre übertragbare Garantie
  • Leistung: 18,4 Watt
nach Oben

Bestellinformationen

HD / SD Vierfach-Logoeinblendung
MDK-111A-K HD / SD SDI Vierfach-Logoeinblendung

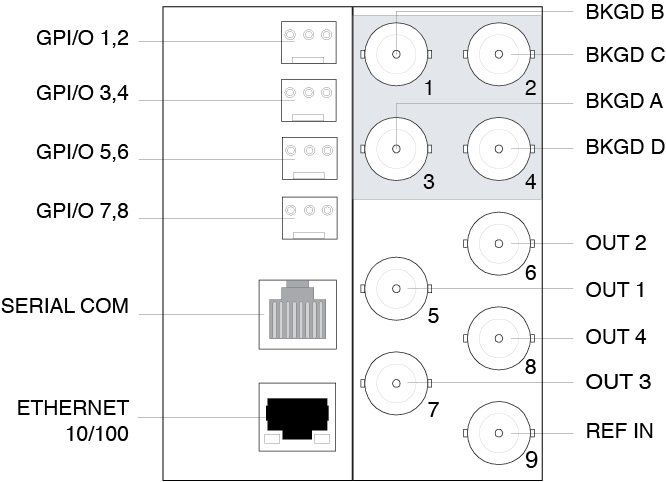

Hinteres Modul-Suffix (z.B.: [Modell]-R2)
-R2 Rückseitiges Modul für MDK-111A-K
