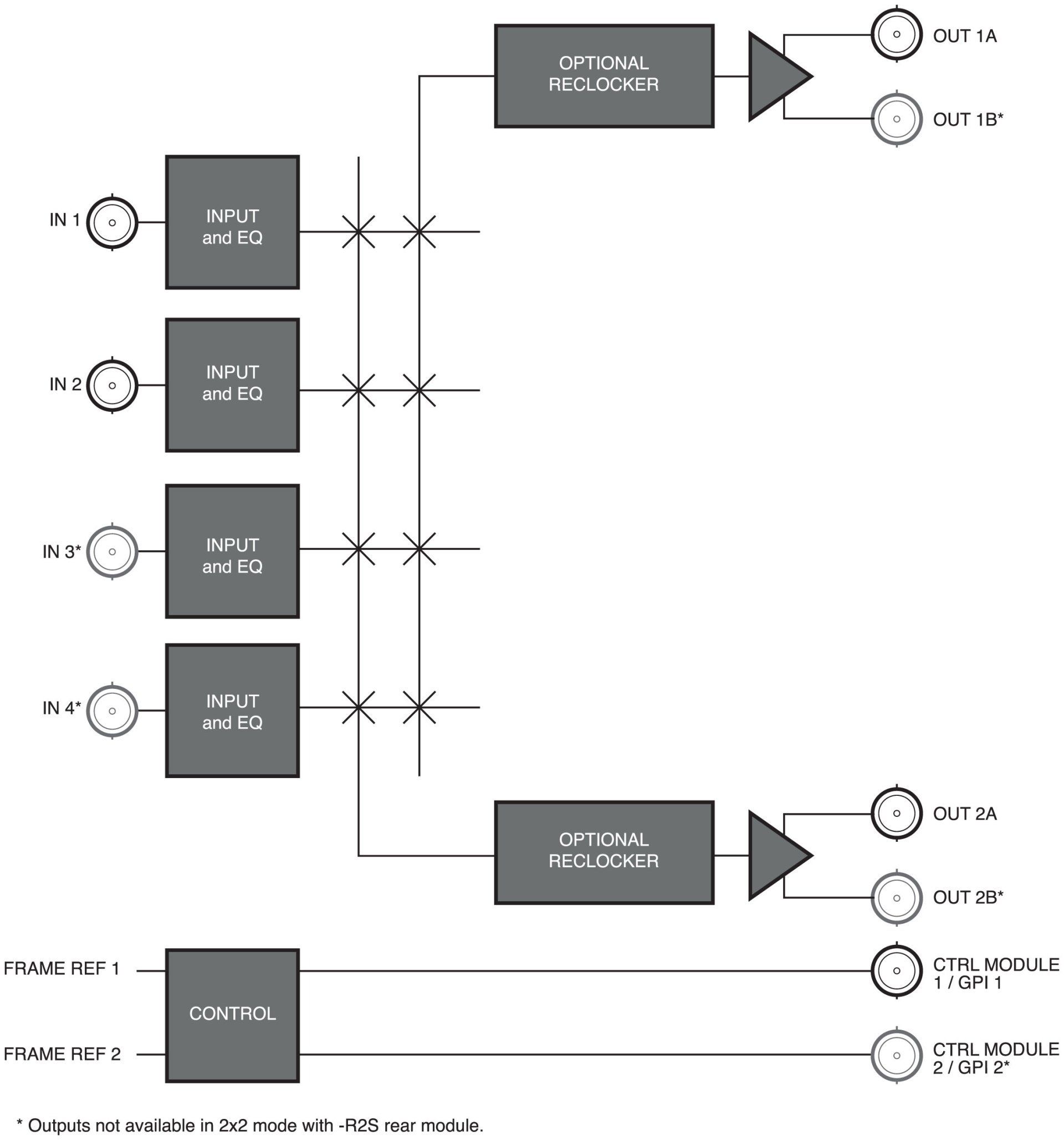

Der DSS-8224 kann als ein Paar unabhängiger 2×1-Schalter oder als ein Paar 4×1-Schalter mit gemeinsamen Eingängen konfiguriert werden. Der DSS-8224 akzeptiert gemeinsame serielle Digitalsignale mit 143, 270, 360, 540Mb/s und 1,485Gb/s. Alle Schalter werden im vertikalen Intervall, zeitlich auf eine externe Referenz abgestimmt, ausgeführt. Jeder Schalter kann lokal an der Kartenkante durch ein optionales Steuermodul RCM-8120 oder durch GPI gesteuert werden. DashBoard und optionale SNMP-Überwachung ist für Eingangsanwesenheit, Referenzanwesenheit und Ausgangsstatus vorgesehen.

• Duale 2×1- oder 4×2-Modi

• 2 Schalter auf einem einzelnen Modul

• Schaltet serielles digitales HD-SDI- und SD-Video um (143Mb/s bis 1,485Gb/s)

• 4 HD / SD SDI-Eingänge, 2 relockte Ausgänge

• Konfigurierbar als 4×2-, 4×1-, 2×1- oder dualer 2×1-Schalter

• 20 2×1 / 10 4×2 Schalter in 2HE

• Eingangsauswahl im nichtflüchtigen RAM gespeichert

• Vertikale Intervallschaltung in Übereinstimmung mit SMPTE RP168-2002

• Anzeigen für Eingangssignalanwesenheit und Referenz

• Flexible Steuerung, ferngesteuertes RCM-8120-Modul, GPI, Kartenrand

• 5 Jahre übertragbare Garantie

• Leistung: 4,5 Watt


• Dualer 2×1- oder 4×2-HD/SD-SDI-Umschalter

• DSS-8224 HD / SD SDI-Umschalter


• Hinteres Modul-Suffix (z.B.: [Modell]-R2)

• R2 Rückseitenmodul für DSS-8224
• R2S Geteiltes Rückseitenmodul für 2x DSS-8224
