ROSS- DRA-8804 DUAL HIGH PERFORMANCE 3G RECLOCKING DISTRIBUTION AMPLIFIER

2 unabhängige Kanäle mit 3G / HD / SD SDI-Verteilung, konfigurierbar als 1×16 mit A/B-Eingangs-Failover-Schutz

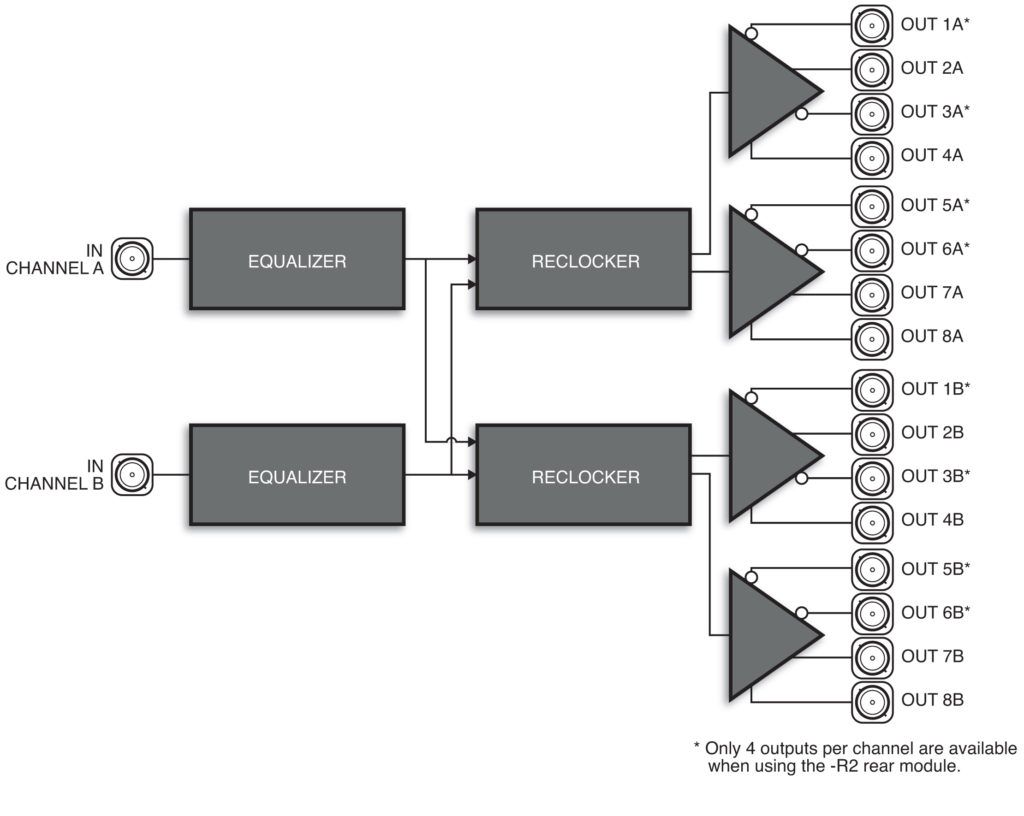

Diagramm

nach Oben

Überblick

Der DRA-8804 ist ein 2-Kanal-3G-Verteilerverstärker, der mit der neuesten Technologie neu entwickelt und optimiert wurde, um die beste EQ-Leistung der Branche zu erreichen und der Kabellängen bis zu 120 m bei 3G bietet. Entzerrung und Reclocking wird bei allen gängigen seriellen Digitalsignalen, einschließlich 3G / HD / SD SDI, durchgeführt. Durch die Verwendung nicht invertierender Ausgangstreiber mit dem -R2-Rückseitenmodul ist dies ideal für die Verteilung von DVB-ASI-Signalen.

Mit bis zu 8 Ausgängen pro unabhängigem Eingangskanal kann der DRA-8804 in platzbegrenzten Umgebungen als Dual 1×8 DA verwendet werden, wenn er mit dem -R2H HD-BNC-Rückseitenmodul gekoppelt wird. Diese Konfiguration ermöglicht bis zu 20 1×8 DAs in einem einzigen openGear®-Rahmen unter Verwendung von 10 Karten. Mit dem standardmäßigen 10-BNC-Rückseitenmodul -R2 arbeitet der DRA-8804 als dualer 1×4-Verteilungsverstärker, der alle nichtinvertierenden Ausgänge nutzt.

Jeder Kanal ist völlig unabhängig und kann mit unterschiedlichen Datenraten betrieben werden. LED-Anzeigen an der Vorderseite des Moduls zeigen das Vorhandensein von eingehenden Videos und die Datenrate für jeden unabhängigen Kanal an.

Der DRA-8804 kann als einzelner 1×16 DA konfiguriert und mit einem A/B-Eingangs-Failover-Schutz aktiviert werden, um bei Verlust der primären Eingangsquelle eine Backup-Eingangsquelle zu verwenden.
nach Oben

Funktionen

  • 2 unabhängige Kanäle für die SDI-Verteilung auf einer Karte
  • Entzerrt und reaktiviert alle SDI-Signale von 143Mb/s bis 2,97Gb/s
  • Nicht-invertierende Ausgänge, unter Verwendung des -R2-Rückseitenmoduls, perfekt für die DVB-ASI-Verteilung
  • Eingangs-EQ 3G- 120m @2,97Gb, HD - 200m @1,485Gb, SD -500m @270Mb
  • Konfigurierbar auf 1×16 mit A/B-Eingangs-Failover-Schutz (unter Verwendung des -R2H-Rückseitenmoduls)
  • Automatische Erkennung der eingehenden Datenrate
  • Standardmäßige BNC- und HD-BNC-Rückseitenmodul-E/A-Optionen
  • Bis zu 20 Kanäle mit 1×8-Verteilung in einem einzigen Bild
  • LED-Anzeigen für Signalanwesenheit und Datenrate für jeden Kanal
  • Hervorragende Spezifikationen für die Eingangs-/Ausgangs-Rückflussdämpfung
  • 10 DRA-8804-Karten in den OG3-FR-Rahmen
  • 5 Jahre übertragbare Garantie
nach Oben

Bestellinformationen

  • Dualer Hochleistungs-Verteilungsverstärker mit 3G-Rücktaktung
  • DRA-8804 Dualer Hochleistungs-3G-Reclocking-DA
  • Hinteres Modul-Suffix (z.B.: [Modell]-R2)

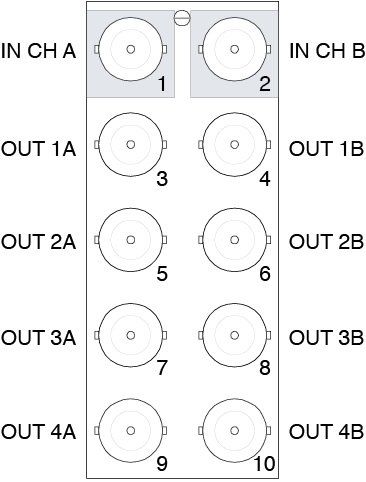

    • R2 10 BNC-Rückseitenmodul für Dual 1×4

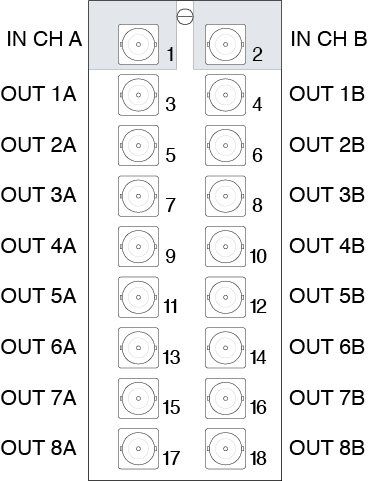

    • R2H 18 HD-BNC-Rückseitenmodul für Dual 1×8
