ROSS- AAP-8644

Erweiterter Audioprozessor mit softwaredefinierter DSP-Audioverarbeitungs-Toolbox.
(Dolby-Kodierung/Dekodierung & automatischem Loudness-Ausgleich mit vollständigem Embedding und De-Embedding

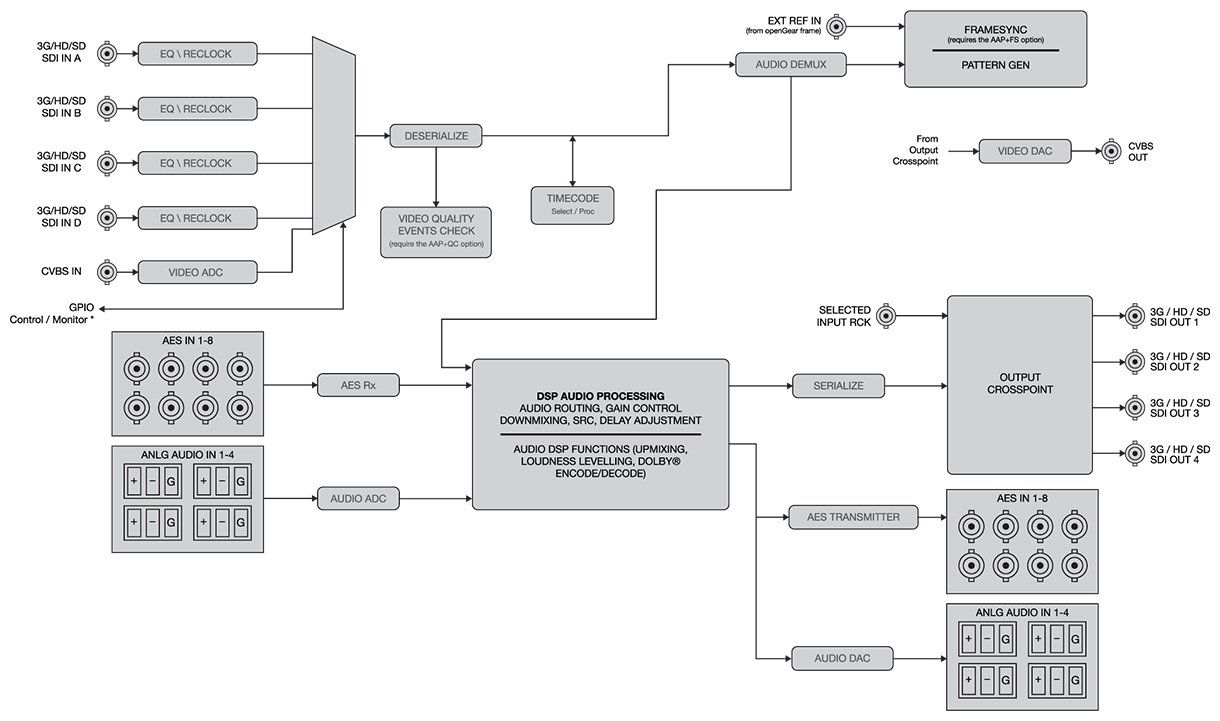

Diagramm

nach Oben

Überblick

Der AAP-8644 ist ein fortschrittlicher 3G/HD/SD-SDI-Audioprozessor, der eine umfangreiche softwaredefinierte DSP-Audioverarbeitungs-Toolbox mit Dolby-Kodierung/Dekodierung, automatischer Loudness-Anpassung mit vollständigem Embedding und De-Embedding bietet. Die Karte bietet auch eine erweiterte Audio/Video-QC-Option mit Hardware-Relais-Bypass, die eine flexible ACO-Lösung für Ihren kritischen Signalweg bietet.

Dies ist der einzige Audioprozessor, den Sie für die Behandlung von Beitragseinspeisungen und/oder für die Verarbeitung von Audio in der Master-Steuerung vor der Übertragung benötigen. Der AAP kann mit Dolby-codierten Eingängen (entweder diskret oder eingebettet) umgehen, Lautheitsausgleich für CALM-Konformität durchführen und Dolby Digital für die Übertragung neu codieren - alles in einer einzigen Karte. Darüber hinaus bietet das AAP-8644 Flexibilität für Audio-Shuffling, Routing, Embedding, De-Embedding und Verstärkungsanpassungen, um Ihre Audioverteilung zu zähmen.

  • Eine umfangreiche Audioverarbeitungs-Toolbox vereinfacht die Audioverarbeitung beim Ingest, bei der Produktion und bei der Master-Steuerung.
  • Die skalierbare DSP-Verarbeitung ermöglicht die Kaskadierung mehrerer Audioverarbeitungsfunktionen für einen anpassbaren Audio-Workflow. Die Karte kann in der Zukunft aufgerüstet werden, um ihre Fähigkeiten je nach Bedarf in einer sich ändernden Einrichtung zu erweitern.
  • Mehrere Signalpfade, jeder konfigurierbar mit separater Audioverarbeitung. Verarbeitet mehrere Sprachen, Surround, Stereo und mehr, alles auf derselben Karte.
  • Flexible E/A, einschließlich analog, AES und eingebettet mit integriertem Audio-Koppelpunkt. Freie Kombination von eingebetteten und diskreten Audioquellen.
  • Erweiterte Audio-/Video-QC-Option überwacht Ihren Stream und löst in Fehlerszenarien Backups aus, mit optionalem Relais-Bypass-Schutz.
  • Fernsteuerung und Überwachung über Dashboard™ Software
  • Unterstützt vom legendären Ross Support
nach Oben

Funktionen

  • DSP-basierte Plattform unterstützt mehrere Audio-DSP-Optionen
  • Standard-Merkmale
    • Verstärkung, Invertierung, glattes Delay und flexibles Mischen
    • Vollständiger Audio-Koppelpunkt
    • 1-zu-Stereo-Downmix für alle Audioausgänge verfügbar
    • Unabhängige Audio- und Video-Verzögerungssteuerung
    • Einfügen von Timecode
  • Lizenzierbare DSP-Verarbeitungsfunktionen
    • Dolby®-Kodierung/Dekodierung
    • Dolby® Real-Time Loudness Leveling (RTLL) CALM-konforme Lautheitspegelanpassung
    • Linear Acoustic® UPMAX™ Surround-Upmix
    • Framesync und Audio-/Videoverzögerung
    • A/V-QC und Umschaltung, einschließlich Relaisüberbrückung mit R2C-8644-Rückseitenmodul
  • Design mit hoher Dichte - bis zu 10 Karten pro openGear-Rahmen
    • 4 SD/HD/3G-SDI-Eingänge, 4 SD/HD/3G-SDI-Ausgänge
    • 8 AES-Eingänge (16 Kanäle), 8 AES-Ausgänge (16 Kanäle)
    • Optionales -R2C-Rückseitenmodul fügt 4 analoge Eingänge, 4 analoge Ausgänge, CVBS-Ein- und Ausgang hinzu.
  • Diskrete Audio-Ein-/Ausgänge
    • AES-3id 75Ω Eingänge (max. 8 Paar (16-Ch))
    • AES-3id 75Ω Ausgänge (max. 8 Paar (16-Ch))
    • AES SRC-Bereich eingeben: 32 bis 96 kHz
  • SDI-Eingang/Ausgänge
    • Bis zu 4x 75Ω BNC-Eingänge
    • Bis zu 4x 75Ω BNC-Ausgänge (wählbar als verarbeitetes SDI IN oder IN RCK)
    • Unterstützte SDI-Formate: SMPTE 259M, SMPTE 292M, SMPTE 424M
  • CVBS-Video-Eingang/Ausgänge
    • 1x 75Ω BNC-Eingang
    • 1x 75Ω BNC-Ausgang
  • Leistung
    • 24 Watt (einschließlich +DSP-Optionen)
  • Fünf Jahre Garantie
nach Oben

Bestellinformationen

ORDERING CODE DESCRIPTION
AAP-8644 Software Defined Advanced Audio Processor
AAP+DSP-RTLL-5.1 Dolby® RTLL™ Real-Time Loudness Leveling 5.1 Channel Surround Sound Loudness Processor
AAP+DSP-RTLL-2.0 Dolby® RTLL™ Real-Time Loudness Leveling 2.0 Channel Stereo Loudness Processor
AAP+DSP-ENCD-5.1 Dolby® Digital/Digital Plus 5.1 Encoder
AAP+DSP-ENCD-2.0 Dolby® Digital/Digital Plus 2.0 Encoder
AAP+DSP-DEC Dolby® E / Dolby® Digital / Dolby® Digital Plus Decoder
AAP+DSP-UPMIX Linear Acoustic UPMAX™ 2.0 to 5.1 Upmixer
AAP+QC Video QC monitoring with alarming and failover trigger
AAP+FS Frame Sync
AAP+DLY Extended Delay Option

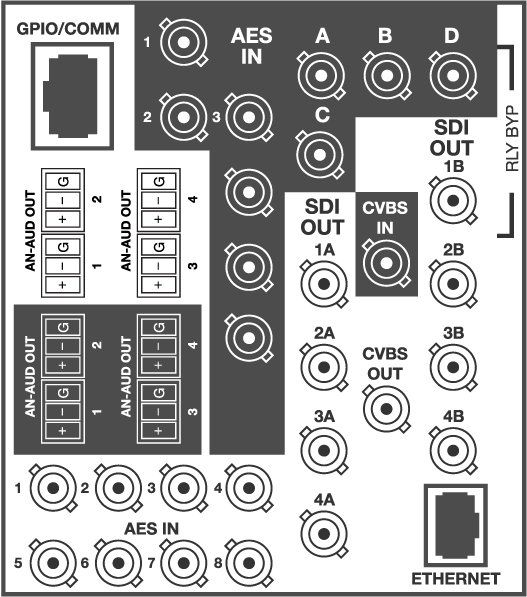

R2C-8644 4-Slot Frame Rear I/O Module (Double Width), with analog audio and SDI relay bypass
