ROSS- ADC-8732B-C (-SC) ANALOG COMPOSITE WITH 4 CHANNELS OF ANALOG AUDIO TO SDI CONVERTER

Ein Analog-Digital-Wandler von überlegener Qualität mit 4 Audiokanälen, der für den Einsatz bei schwierigen Satellitenübertragungen und allgemeinen Dekodierungsanforderungen ausgelegt ist

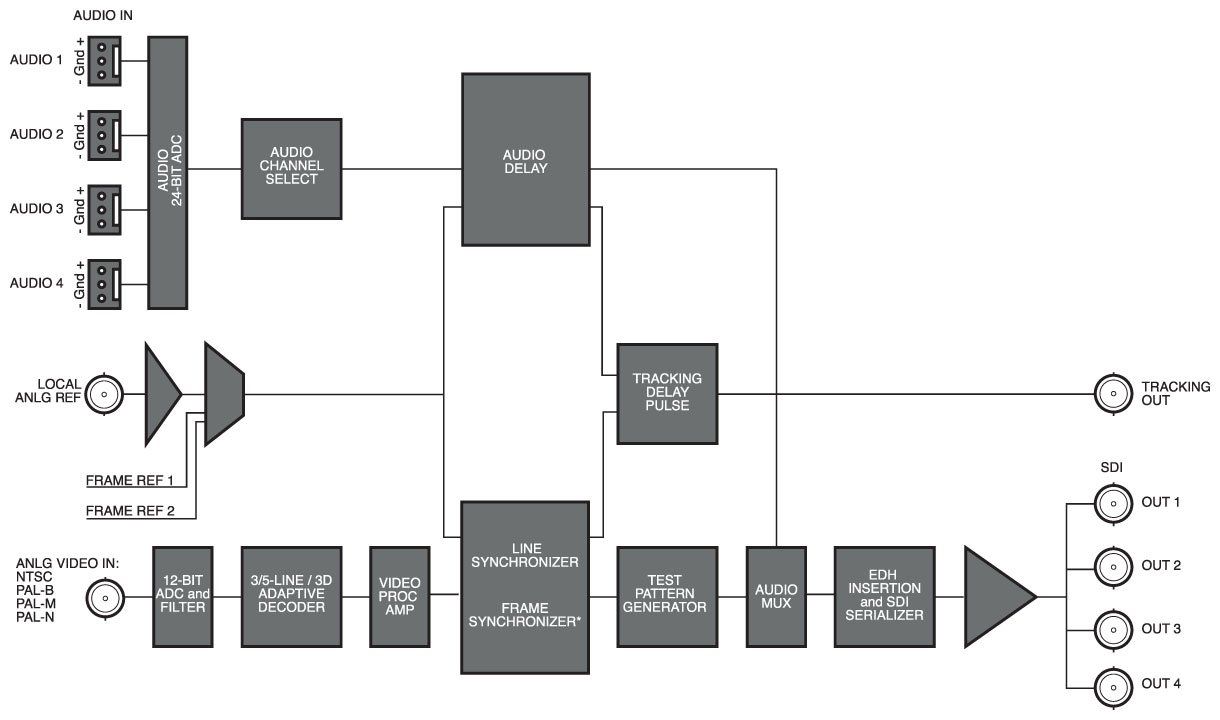

Diagramm

nach Oben

Überblick

Ein Analog-Digital-Wandler von höchster Qualität mit 4 Audio-Kanälen, der für den Einsatz bei schwierigen Satellitenübertragungen und allgemeinen Dekodierungsanforderungen entwickelt wurde.

Der ADC-8732B-C (-SC) ist ein 10-Bit-Videodecoder in Broadcast-Qualität mit einem 12-Bit-Analog-Digital-Wandler, der 4 Kanäle für die Einbettung von analogem Audio unterstützt. Er wurde speziell für Rundfunk- oder Produktionssituationen entwickelt, in denen ein analoges PAL-B-, PAL-M-, PAL-N- oder NTSC-Composite-Signal in ein SD-SDI-Komponentensignal umgewandelt werden muss. Es stehen 4 SD-SDI-Ausgänge mit eingebettetem Audio zur Verfügung. Analoges Audio wird mit einer Auflösung von 24 Bit konvertiert und bietet eine einstellbare Verstärkung und Verzögerung von ±10 dBu bis zu 5 Sekunden.

Der ADC-8732B-C enthält die Tochterkarte für die Audioverarbeitung und bietet 4 Kanäle für die Einbettung von analogem Audio sowie alle Funktionen des ADC-8732B.

Der ADC-8732B-SC enthält zusätzlich zu allen Funktionen des ADC-8732B und des ADC-8732B-C einen Frame-Synchronisierer.
nach Oben

Funktionen

  • 12-Bit-A-zu-D-Konvertierung
  • 10-Bit-Dekodierung mit adaptiven 3-Zeilen- / 5-Zeilen- / 3D-Kammfiltern
  • 4 Kanäle für analoges Audio A / D mit Einbettung
  • Optionale Rahmensynchronisierung
  • Einfriermodi
  • Horizontale und vertikale Zeitanpassungen
  • Programmierbare vertikale Intervallausblendung
  • Proc-Amp-Steuerung
  • 24-Bit-Audio-ADC-Auflösung, einstellbare Verstärkung und Verzögerung
  • Statusanzeige-LEDs auf der Kartenkante
  • Auswahl der Referenzeingänge
  • 5 Jahre übertragbare Garantie
  • Leistung: 7,8 Watt
nach Oben

Bestellinformationen

  • Analoges Komposit mit 4 Kanälen eines Analog-Audio-zu-SDI-Wandlers
  • ADC-8732B-C Analog zu SDI und Embedder
  • ADC-8732B-SC Analog zu SDI, Einbettung und Frame-Synchronisierung
  • Hinteres Modul-Suffix (z.B.: [Modell]-R2)

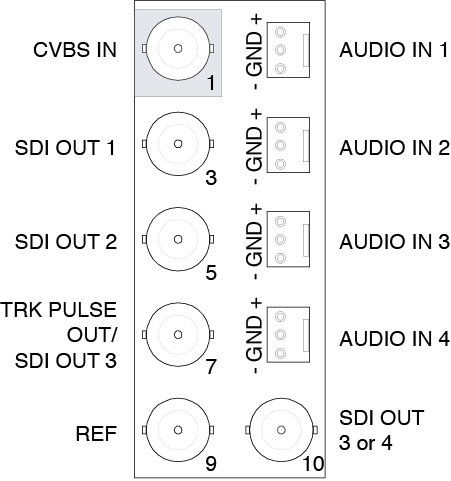

    • R2C Rückseitenmodul für ADC-8732B-C (-SC)
